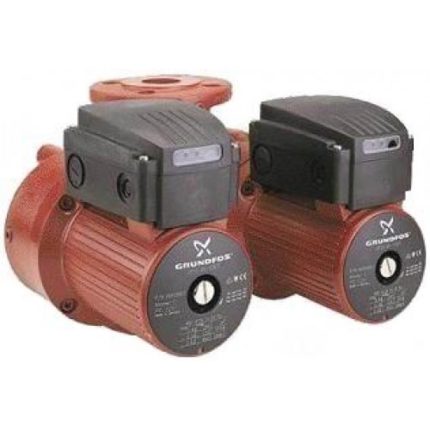

Циркуляционный насос UPSD 80-120 F PN10 3×400 В

Насосы UPS(D) серии 200 спроектированы для обеспечения циркуляции жидкостей в системах отопления и кондиционирования воздуха. Насосы с корпусами из бронзы также подходят для использования в системах горячего водоснабжения.

Примеры вариантов применения приведены ниже:

•  Однотрубные и двухтрубные системы отопления;
•  Основные насосы;
•  Зональные насосы;
•  Котельные насосы с параллельным всасыванием;
•  Насосы для отопительных поверхностей;
•  Водонагреватели;
•  Системы отопления “тёплый пол”;
•  Системы солнечного отопления;
•  Теплонасосные системы;
•  Геотермальные системы теплоснабжения;
•  Системы рекуперации тепла;
•  Двухтрубные системы кондиционирования воздуха;
•  Насосы для холодильных установок.

Насос с «мокрым» ротором, т.е. насос и электродвигатель образуют единый узел без уплотнения вала, только с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью.

Чтобы избежать проблем в связи с утилизацией, большое внимание было уделено применению как можно меньшего количества различных материалов.

Характеристики насоса следующие:

Электродвигатель – 1-фазный электродвигатель.

Насос поставляется со стандартным модулем в клеммной коробке. Стандартный модуль необходимо подключить к сетевому питанию через внешний пускатель.

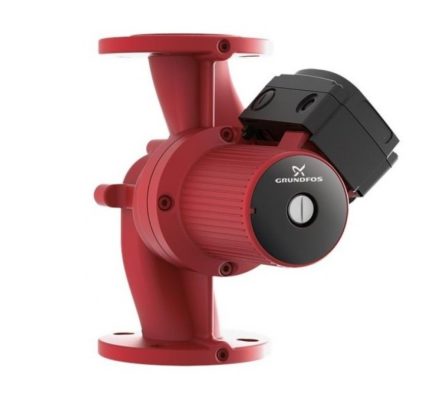

Циркуляционные насосы UPS серии 100 производства Grundfos (Дания)  на протяжении многих лет являются своего рода эталоном в сегменте небольших насосов с “мокрым” ротором, предназначенных для применения в системах отопления, холодоснабжения, вентиляции и т. п. Имеют фланцевое присоединение.
Электродвигатель представляет собой 2E или 4Eполюсный асинхронный двигатель с короткозамкнутым ротором, отвечающий требованиям  в  отношении  электромагнитной  совместимости.  Насосы  для однофазной сети поставляются с одно- или трехскоростным исполнением электродвигателя.
Насосы для трехфазной сети поставляются с одно- или двухскоростным исполнением электродвигателя.
Для систем теплых полов рекомендуется применять бронзовое исполнение  насосов  UP(S)  B  или    N  в исполнении из нержавеющей стали, поскольку перекачиваемая жидкость часто содержит большое количество воздуха, что вызывает коррозию чугунного корпуса.
Насосы применяются главным образом для одно- или двухтрубных систем отопления, но могут также использоваться в смесительных контурах крупных систем.
Электродвигатель оснащен тепловой защитой от перегрузки или защитой сопротивлением
Насос оснащен электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами.
Подшипники смазываются перекачиваемой жидкостью.

Характеристики насоса:
•    Керамические вал и радиальные подшипники.
•    Осевой подшипник из графита.
•    Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали.
•    Коррозионно-стойкое рабочее колесо.
•    Корпус насоса из чугуна, бронзы и нержавеющей стали (в зависимости от модификации и области применения).
